吸嘴自立袋包裝機的說明書

直線式自立袋包裝機

操

作

說

明

書

設備使用前請?jiān)敿?xì)閱讀并理解本說明書,以保證正確，安全地使用設備，

使該設備發揮最佳性能。

請妥善保管本說明書，以便隨時查閱。

廣州華遠制藥設備有限公司

2019年9月

目   錄

1.設備功能描述；

2.設備相關安全注意事項；

3.設備規格及安裝：

3.1   設備一般規格說明書；

3.2   設備安裝要求;

4.設備操作說明:

4.1   開機前準備;

4.2   日常開關機步驟;

4.3   人機界面操作方法及參數設定;

5.設備故障及排除方法;

6.設備維護保養注意事項;

7.常見易損件清單;

1、設備功能描述：

   本設備是一臺純電動無需氣源全自動設備，能實現自立袋的罐裝、擰蓋以及紫外線殺菌。設備分為五個主要工作模組，分別為：自動送瓶蓋模組、自動推袋模組、自動罐裝與清洗模組、自動叉袋模組、自動擰蓋模組。

2、設備相關安全注意事項：

▲ 設備電箱內有強電元器件，非專業人員不可擅自開啟電箱進行查看及維修，否則有可能造成人身或設備的嚴重傷害。

▲ 生產單位應嚴格管控操作人員的權限，不能隨意改動設備的內部參數，禁止對機臺進行暴力操作。

▲ 避免紫外線直接照射人體任何部位，否則有可能會造成人身傷害。

▲ 勿將水、油及其它雜物置于電控箱內。

▲ 對設備維修保養時，請先切斷電源，嚴禁帶電作業。

3、設備規格及安裝

3.1設備一般規格說明；

   3.2設備安裝要求

   本設備應安裝于結實平整的地面或工作臺面上，并妥善放置機臺側面和底部的排水管道，避免任何因素造成的排水不暢，保證機臺兩側有走夠的空間便于人員進行排水及上袋的操作，安裝完畢后須確認電源和水源是否已穩妥。

4、設備開機前準備及操作步驟說明

4.1開機前準備

4.1.1請確認設備上無異物，避免在運行過程中滑落；

4.1.2 請確認設備內無異物，并確認在注液工站與鎖蓋工站之間的軌道上沒有殘留的藥袋，如有則需手動清除；

4.1.3連接設備電源，必須是與有效接地的插座相連，否則有可能造成人身的嚴重傷害；

4.1.4 在振動盤里添加適量的瓶蓋，大約為其容量的2/3為宜；

4.1.5往U形儲袋軌道上添加藥袋，添加滿為宜，特別注意軌道必須是卡袋口嘴第一排卡口里（見圖一），否則有可能會造成機臺工作故障；

4.2 日常開關機步驟說明

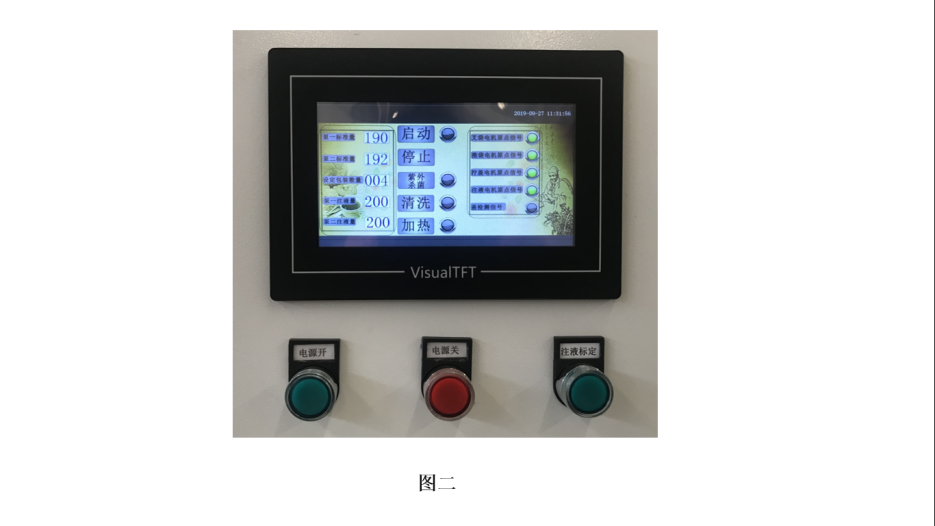

4.2.1 按下[電源開]按鈕（見圖二），此時人機界面屏亮，說明電源已經正常接通，此時設備各步進模組將自動運行至其原點位置后進入待機狀態。

4.2.2 將煎好的藥液注入藥桶，在人機界面上設定所需包裝的袋數和單袋的重量（具體操作方法見人機界面說明和參數設定說明），然后點擊人機界面上的[啟動]按鈕（見圖二）即可進行正常生產,當所設定的袋數包裝完成后設備會自動停止，進入待機狀態。

特別提示：請?jiān)谒幰喝孔⑷氲剿幫昂笤侔磫?dòng)鍵進行包裝，不要一邊往藥桶注藥，一邊進行包裝，否則將會導致包裝的重量不準確。包裝完成后如需關掉機臺電源請按[電源關]即可。

4.3人機界面操作方法及參數設定

4.3.1注液量標定方法

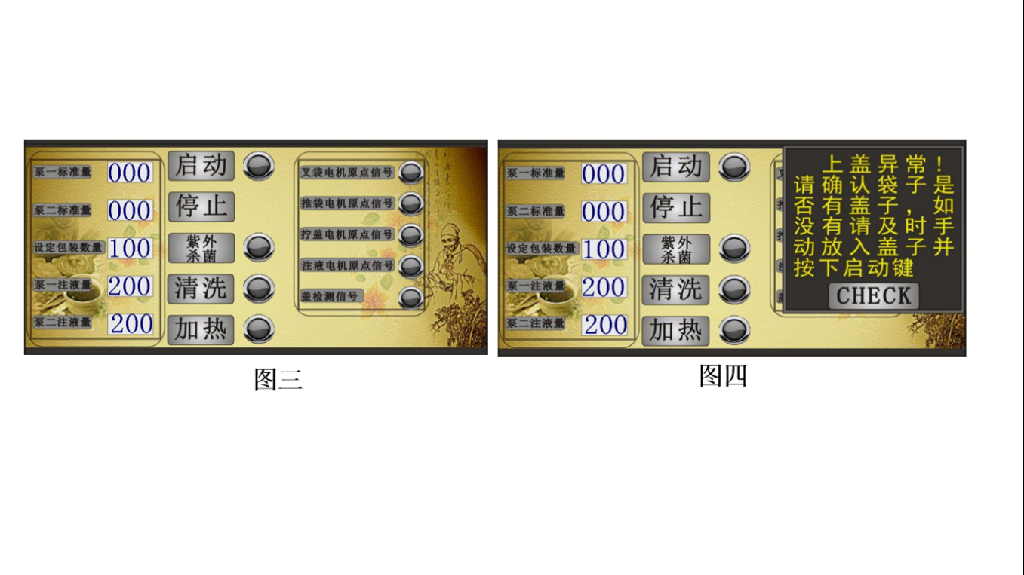

   接通設備電源,往儲液桶注入適量液體,將適量包裝袋裝入儲袋機構,安放好排水管道,按下[電源開]按鍵,再按下[清洗]鍵,此時設備自動清洗(排除注液管道內的空氣)7秒后停止.再次按下注液標定鍵[見圖二]設備開始罐裝,待前兩袋包裝完畢排出后按下[停止]鍵.分別將兩袋液體的重量輸入至[泵一標準量]和[泵二標準量]的參數欄即可.(見圖三)正常情況下,每臺設備只需要在初次使用時進行一次標定設置.如后續使用過程中發現重量有較大差異時可再次進行標定.

4.3.2人機界面常規操作方法

4.3.2.1點擊[設定包裝數量]鍵參數設置欄，輸入需包裝的數量；

4.3.2.2如需進行紫外線殺菌，則點擊[紫外殺菌]鍵，此時紫外線燈開始工作，(正面雙開門須關閉）按鍵旁的圓球形指示燈開始閃爍，再次點擊則關閉紫外線燈。紫外線燈工作時如開啟雙開門則紫外線燈自動關閉。如需加熱，則長按[加熱]鍵三秒，即開始加熱液體（圓球形指示燈閃爍）再次長按三秒即可關閉加熱，在加熱時如按下[啟動]鍵，則自動切斷加熱；

4.3.2.3點擊[泵一注液量]和[泵二注液量]的參數設置欄，分別輸入所需包裝重量；

4.3.2.4點擊[啟動]鍵設備開始工作，點擊[停止]鍵設備停止工作，設備在包裝完所設置的包裝數量后即自動停止。

4.3.2.5如需清洗，則注液桶內注入清水，按下[清洗]鍵，設備開始自動清洗7秒后回歸零點位置。

4.3.2.6當設備運行中出現取蓋異常，人機界面會顯示報警內容提示，且三色燈亮紅燈閃爍并蜂鳴報警。此時需按照?qǐng)?bào)警畫面提示人工放置瓶蓋后點擊[CHECK]鍵后再次按[啟動]鍵即可。

5、設備故障及排除方法

6、設備維護保養注意事項

6.1 每班工作結束后清理設備表面及內部，確保無雜物無污漬殘留；

6.2 每周定期給各運轉部件抹潤滑黃油（各絲桿和導軌）；

6.3 每月定期檢查機臺各零部件螺絲，鎖緊已松動螺絲，各運轉部件是否出現磨損或是其它異常，如有則需及時更換或是作出合理的處理。

7、常見易損件清單
