中藥提取濃縮設備概述：
1、型號TQ-500，提取罐，正錐型四耳懸式支座，底部為氣動出渣門，出渣門直徑≥750mm（物料接觸部份材質SUS304，其它：Q235）。
2、提取罐全容積≥560L，夾套加熱面積≥2.1 m2，夾套加熱。
3、內筒設計壓力：常壓，夾套設計壓力：0.09Mpa，氣缸工作壓力0.8 Mpa。
4、提取回流裝置：冷凝面4.2㎡； 冷卻面積0.6㎡；油水分離器 .
5、主要構成：提取罐（帶夾套）、除沫器、冷凝器（列管式）、冷卻器（盤管式）、油水分離器（硼玻璃）單聯過濾器及空壓機。
7、提取罐內膽材質：δ=4mm/SUS304；夾套材質為δ=6mm/Q235-B；保溫材質:聚氨脂發泡，保溫層厚50mm，外包δ=2/SUS304不銹鋼板全封閉。
8、提取罐上配置：①萬向旋轉清洗器；②壓力表；③DN350快開投料孔；④溫度計；⑤視燈、視鏡.
9、設備內表面鏡面拋光Ra≤0.6μm，外表面亞光處理Ra≤0.8μm，確保無衛生死角，符合 GMP要求。
10、性能描述：本設備可進行水煎、溫浸、強制循環、及芳香油提取及有機溶媒回收等多種工藝操作，具有效率高、操作方便等優點。

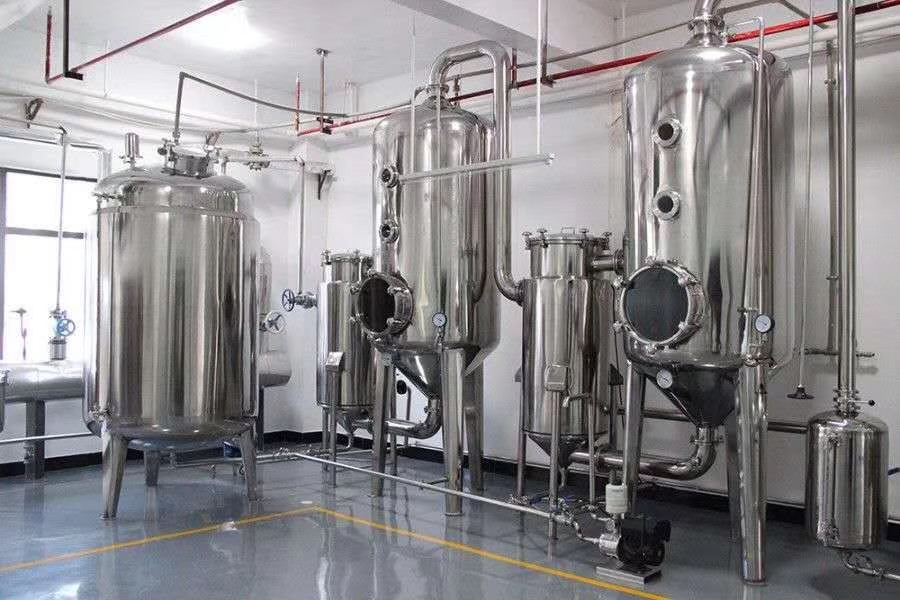

濃縮罐構成：
1、型號DN-200，蒸發能力：200L/H（清水）
2、結構：采用列管加熱外循環方式，加熱順采用快開蓋結構，工人清洗非常方便，冷凝器采用列管式。
3、設備組成：加熱器，蒸發器，捕沫器，冷凝器，集液器及內部連接管道
4、工作壓力：內真空度-0.09Mpa，夾套0.25Mpa，
5、材質：加熱器面積：4M2，δ=3/SUS304 外包δ=2/ SUS304；蒸發器δ=4/SUS304 外包δ=2/ SUS304；冷凝器8M2； 受液槽δ=3/SUS304
7、附件構成：進料口、出料口、放空口、溫度計、壓力表（三件）、視燈一套（低壓）、視鏡三件、仿西德360°萬向旋轉清洗器、鋼化玻璃快開人孔DN400及各功能管口等
7、設計溫度：65-85℃；
8、保溫材質:聚氨脂發泡，厚度50mm。
9．濃縮比重1.1-1.25。
10、容器內壁拋光，表面粗造度Ra≤0.45μm，外表面拋光處理，表面粗糙度Ra≤0.8μm，
確保無衛生死角，符合GMP要求。
11、性能描述：本設備對水、醇類料液的濃縮；可進行有機溶媒回收；能連續、間歇進料；操作過程真空穩定，清洗方便；
